Pawilony mieszkalne

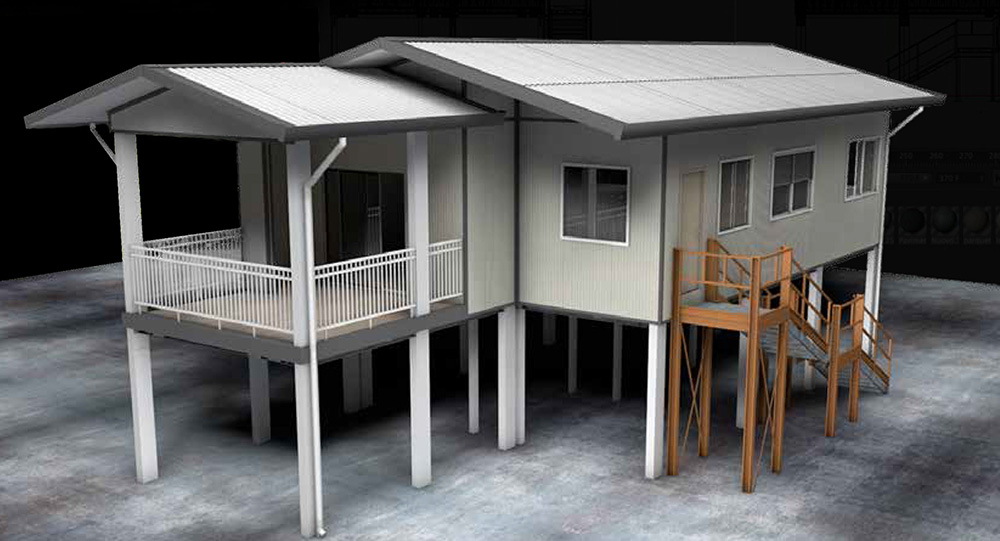

MODEL 3001

Łatwy w przeniesieniu - szybki i łatwy w montażu - ogromna elastyczność konstrukcji

W roku 2013 na 50 - lecie działalności Edilsider Italy postanowiła wyprodukować nowy produkt: model 3001.
Kontener ten posiada atrakcyny design, jest łatwy w montarzu i może być umieszczony w dowolnym miejscu. 3001 jest to tanie i skuteczne rozwiązanie dla stałego i czasowego zakwaterowania. Lekka, podwójnie ocynkowany rdzeń zapewnia niezwykle solidną kontrukcję.

Wymiary:

• Szerokość: 3m
• Długość: 9m
• Wysokość zewnętrzna: 2,59 - 2,89 - 3,09 m
• Wysokość wewnętrzna:3.20m

Struktura

Konstrukcja nośna jest wykonana z profili zimnogiętych stalowych o zmiennej grubości zgodnie z wymaganymi wymiarami i obciążeniami. Prostota systemu ogranicza ciężar i pozwala na wznoszenie konstrukcji w bardzo szybkim czasie za pomocą małego dźwigu lub podnosnika HDS.

Fundament i podłoga

Prefabrykowany system podłogowy, łatwy w montażu i w 100% do wielokrotnego użytku, który jest posadowiony na poziomie gruntu.

Ściany zewnętrzne

Pionowa rama konstrukcyjna składa się z profili stalowych odpowiednio oddalonych od siebie w równych odległościach. Ściana zewnętrzna jest wykonana z płyty warstwowej z rdzeniem izolacyjnym z różnym wykończeniem powierzchni wewnętrzej i zewnętrznej.

Podwieszany sufit

Podwieszany sufit składa sie z płyt gipsowo-kartonowych, w których zewnętrzna część jest pokryta farbą akrylową.

Dach

Konstrukcja dachu jest podobna do konstrukcji prefabrykowanego systemu podłogowego, złożonego z takich samych elemntów. Pokrycie dachu jest z falistych bach stalowych ocynkowanych o grubości 6/10mm z nominalnym podwójnym "stokiem" zapewniającym odpływ wody.

Ściany działowe

Sciany działowe są wykonane z płyty warstwowej o całkowitej grubości 50 mm. Panele są zabezpieczone w systemowych prowadnicach dzięki czemu można je umiejscowić zgodnie z wymaganiami.

Okna i drzwi

Ramy drzwi zewnętrzych, a także okien wykonane są ze srebrnego anodowanego aluminium lub w systemie z PCV.
Drzwi zewnętrzne są wykonane z płyt systemowych z izolacją według różnych rozwiązań.
Drzwi wewnętrzne są całkowicie wypełnione z aluminiową ramą i zamkiem typu "yale" lub według indywidualnych wymagań Klienta.
Okna mogą być wyposażone w rolety oraz moskitiery przeciwko owadom.

System elektryczny

Zgodnie z obowiązującymi przepisami IEC.
Każdy prefabrykowany budynek wyposażony jest w główną rodzieknię elektryczną. System przewodów jest położony nad sufitem, wszystkie kable są osadzone w przestrzeniach powietrznych znajdujących się pomiędzy okładziną, a wewnętrzną ścianą. Oświetlenie wewnątrz budynku można osiągnąć za pomocą uchwytów sufitowych składających się z aluminiowej obudowy i szkła hartowanego.

System wodno-sanitarny

Przewody zasilające mają butyleny od armatury do wody ciepłej i zimnej. Maksymalne ciśnienie wody jest do 3 atm.

System ogrzewania i klimatyzacji

Systemy ogrzewania i klimatyzacji mogą być tak zaprojektowane, aby poradzić sobie z szerokim zakresem wymagań klimatycznych i specyficznym potrzebom Klienta. Klimatyzatory są w wersji Cool- tylko do konfiguracji odwracalnych pomp ciepła.

---
